Покрытие для изоляции зоны сварного шва на основе полимерно-асмольной (асфальтосмолистой) ленты ЛИАМ предназначено для защиты от подземной коррозии при строительстве, ремонте и обслуживании трубопроводов различного назначения.
Изоляционная манжета производится на основе полимерно-асмольной ленты ЛИАМ (ГОСТ Р 52602) и грунтовки асмольной (ТУ 20.59.59-002-43195113-2024) по ТУ 22.21.42-016-43195113-2025
Покрытие полностью совместимо с любым видом изоляции заводского нанесения.
Ключевые преимущества покрытия
поверхности металла сохраняется
на протяжении всего срока
службы
неровностей – исключено
образование пустот
монтаже
поверхности по 4 степени (ГОСТ
9.402)
перед нанесением
очистки
покрытия
окружающей среды от -30 С до
+40 С
Технические характеристики
- Срок хранения: 24 месяца
- Срок службы покрытия: до 50 лет
- Ширина манжеты: 150/ 225 / 300 / 450 мм
- Температура перекачиваемого продукта: до +60 °С
Область применения
Манжеты ЛИАМ используются для изоляции сварных стыков:
- магистральных трубопроводов
- промысловых трубопроводов
- газопроводов низкого давления
- водоводы

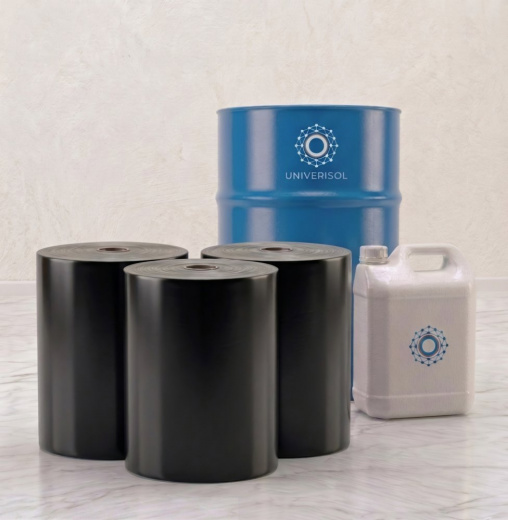

Комплектация покрытия
- Грунтовка асмольная (праймер)
- Ленточная манжета ЛИАМ
- Замковая пластина ЛИАМ
Поставка манжет осуществляется в рулонах. Праймер (грунтовка асмольная) в канистрах или бочках.
Если вы не нашли подходящий диаметр трубопровода – напишите нам
Геометрические характеристики манжет на основе асмольных рулонных материалов
| Диаметры трубопроводов, мм | Толщина материала АРМАС, мм | Толщина материала ЛИАМ, мм | Ширина рулонного материала, мм | Масса одной манжеты на основе ленты ЛИАМ, кг | Длина манжеты, мм |
|---|---|---|---|---|---|
| 57 | 1,7 | 2 | 450 | 0,332 | 288 |
| 89 | 0,453 | 393 | |||
| 114 | 0,548 | 476 | |||
| 159 | 0,719 | 624 | |||
| 219 | 0,947 | 822 | |||
| 273 | 1,152 | 1000 | |||
| 325 | 1,35 | 1172 | |||
| 426 | 1,733 | 1505 | |||
| 530 | 2,128 | 1847 | |||
| 720 | 2,85 | 2474 | |||
| 820 | 3,23 | 2804 | |||
| 1020 | 3,989 | 3463 | |||
| 1220 | 4,749 | 4122 | |||
| 1420 | 5,509 | 4782 | |||
| 1720 | 6,648 | 5771 |
Геометрические характеристики замковых пластин на основе ленты ЛИАМ
| Диаметры трубопроводов, мм | Толщина материала ЛИАМ, мм | Длина замковой пластины, мм | Ширина замковой пластины, мм |
|---|---|---|---|
| До 168 мм, вкл. | 2,0±0,3 | 450 | 80±5 |
| До 426 мм, вкл. | 2,0±0,3 | 450 | 100±5 |
| До 920 мм, вкл. | 2,0±0,3 | 450 | 120±5 |
| Свыше 920 мм | 2,0±0,3 | 450 | 150±5 |
Конструкция покрытия
Покрытие для изоляции зоны сварного шва состоит из грунтовки асмольной, манжеты на основе ленты ЛИАМ (в 1 или 2 слоя), замковой пластины и, при необходимости, защитной обертки.
При формировании покрытия за счет химического взаимодействия адгезива с металлом образуется еще один дополнительный защитный слой, обеспечивая защиту от коррозии на срок до 50 лет.
Конструкции покрытия сварного стыка
| Диаметр трубопровода | Конструкция покрытия | Толщина покрытия, мм (не менее) |
|---|---|---|
|
До 820 мм |
- Грунтовка асмольная |
2,0 |
|
Свыше 820 мм (вариант №2) |
- Грунтовка асмольная |
3,5 |
Второй слой ленты повышает механическую прочность и надежность покрытия.

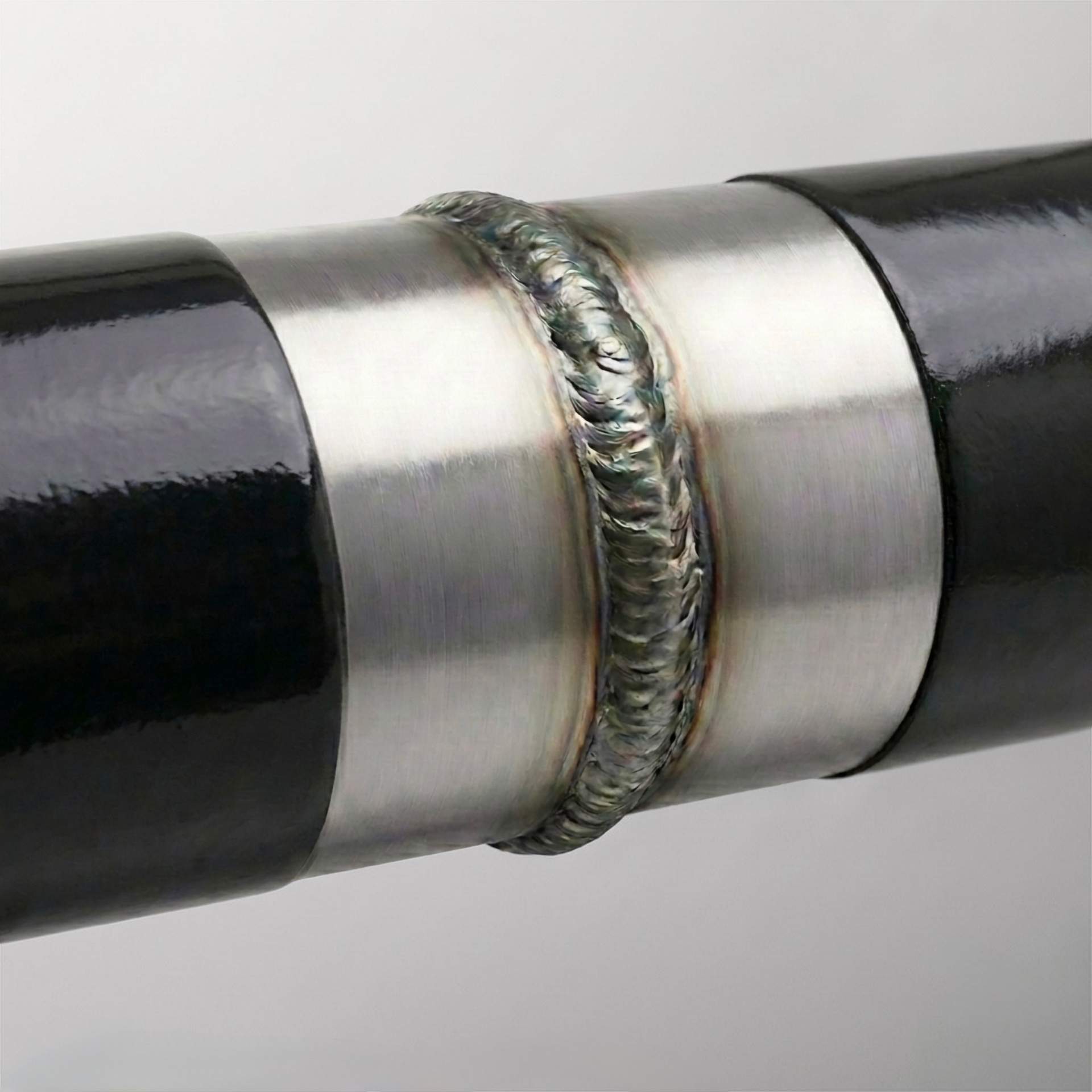

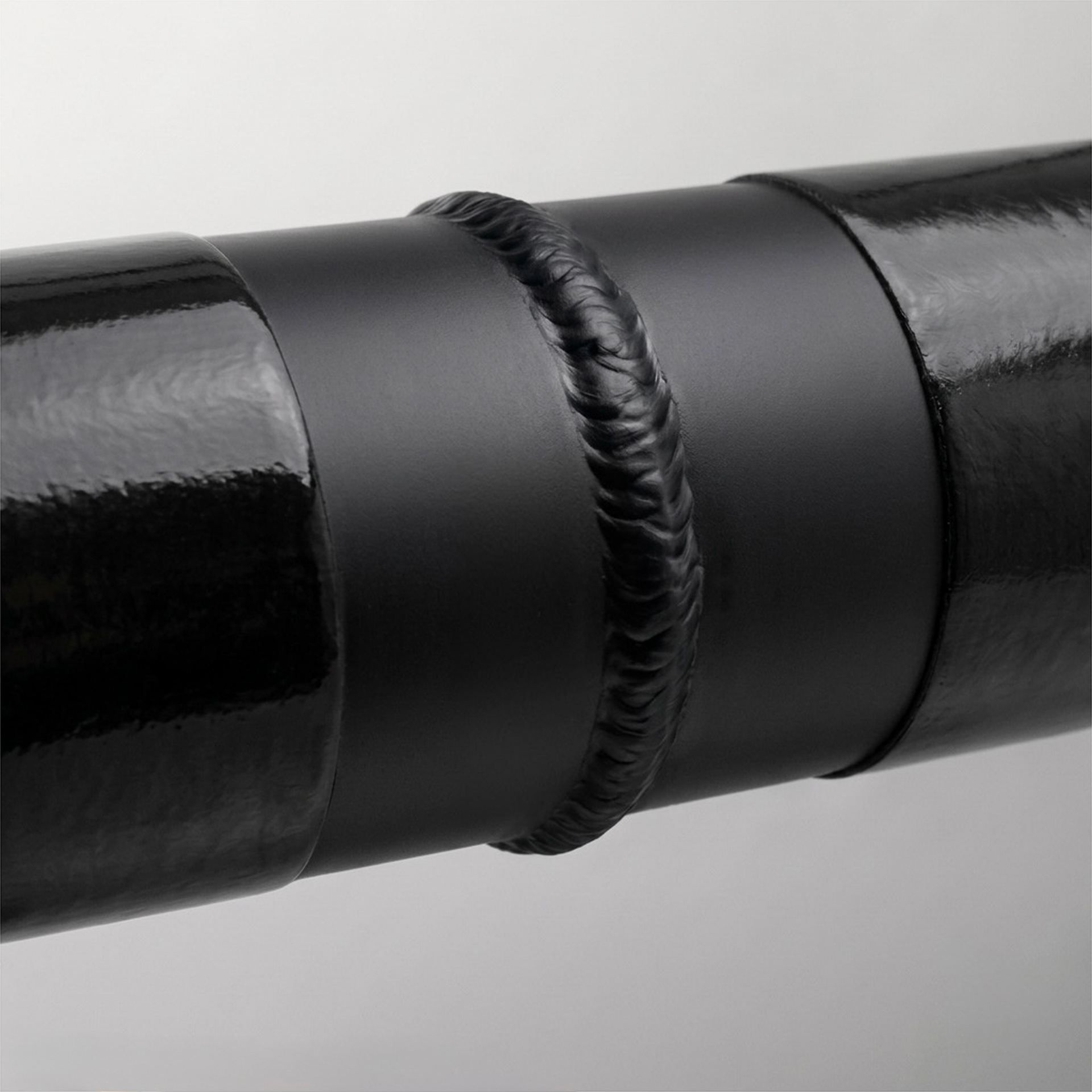

1. Подготовка зоны сварного шва (до степени 4 по ВСН 008-88)
2. Нанесение грунтовки асмольной

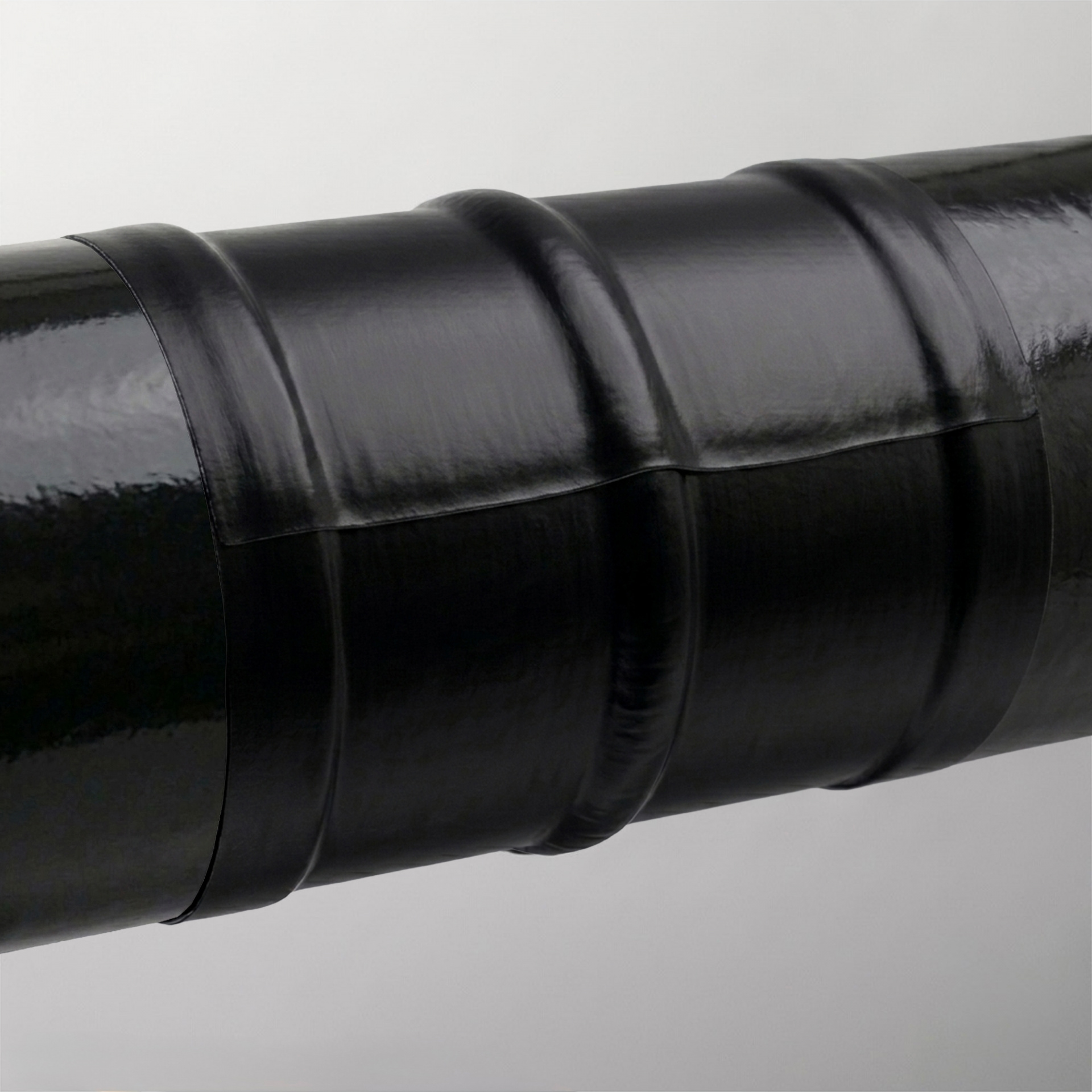

3. Нанесение манжеты ЛИАМ

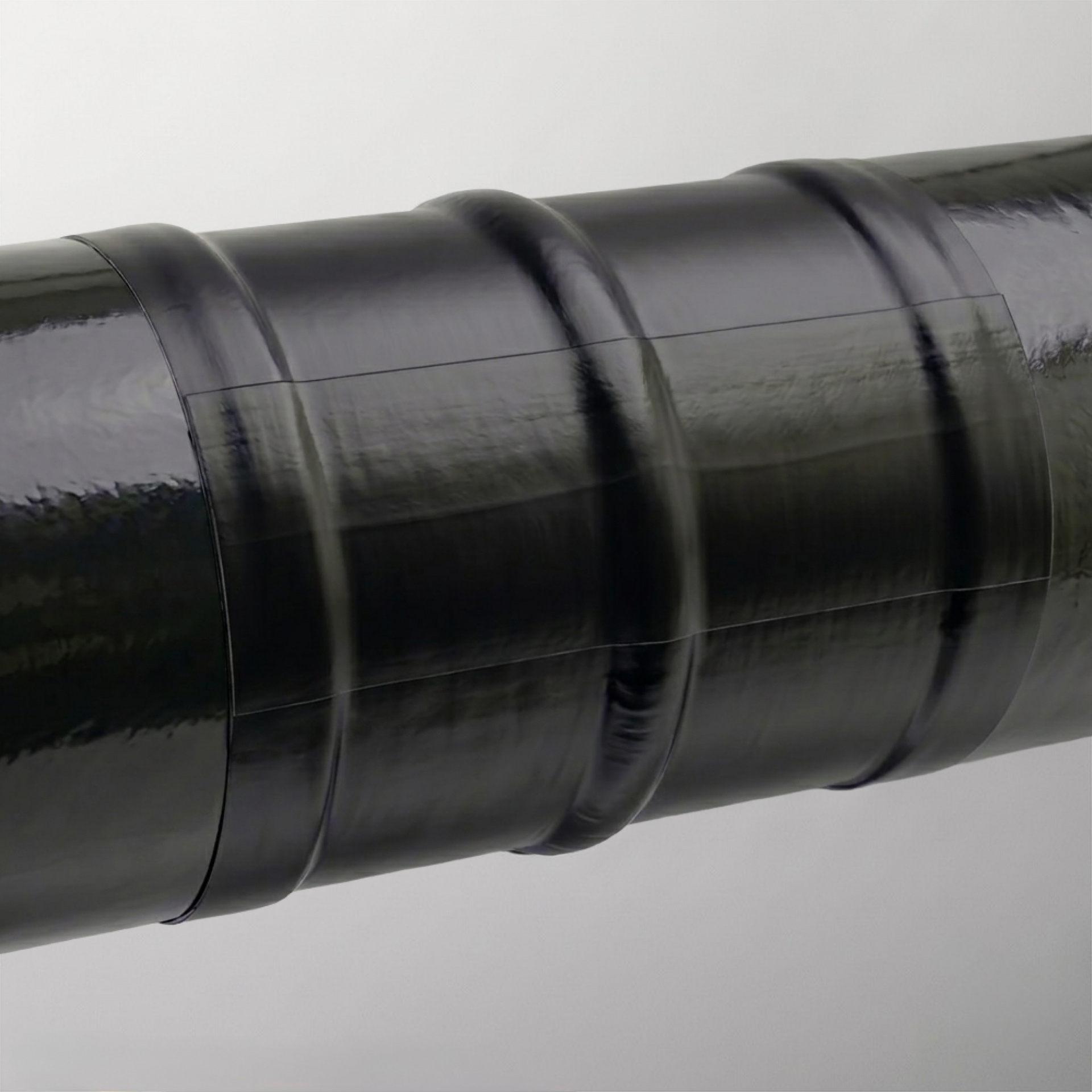

4. Нанесение замковой пластины
